Leuchten sind elektrische Geräte. Ein sicherer Umgang und eine gute Verarbeitung stromführender Teile sind deshalb wichtig und schützen die Gesundheit. Einige wichtige Regelungen und Kennzeichnungen stellen wir in diesem Ratgeber vor.
Die Schutzart ist eine Klassifizierung, die angibt, wie gut elektrische Geräte gegen das Eindringen von Fremdkörpern und Feuchtigkeit geschützt sind. Gekennzeichnet wird die Schutzart durch die Buchstaben IP, gefolgt von zwei Kennziffern, z.B. IP 20 oder IP 65.
Die erste Ziffer gibt den Schutzgrad gegen das Eindringen von festen Fremdkörpern und gegen Berührung an. Diese Ziffer nimmt einen Wert von 0 bis 6 an. 0 bedeutet „keinen Schutz“, 6 kennzeichnet den höchsten Schutz gegen Staub („staubdicht“).
Die zweite Ziffer gibt den Schutzgrad gegen das Eindringen von Wasser an. Diese Ziffer kann Werte von 0 bis 9 annehmen. Auch hier bedeutet 0 keinen Schutz, 9 bedeutet den höchsten Schutz gegen Wasser unter hohem Druck und aus verschiedenen Richtungen.
Wichtig ist die Schutzart in allen Räumen und Bereichen, wo die Leuchten mit Feuchtigkeit oder Fremdkörpern in Berührung kommen können. Im Haus sind das typischerweise das Badezimmer, eventuell einige Bereiche in der Küche. Im Außenbereich sind Leuchten generell Wind und Wetter ausgesetzt, die Schutzart ist also ein wichtiges Kriterium für Leuchten im Garten, auf dem Balkon oder an der Fassade.
Offiziell steht die Buchstabenfolge IP als international gültige Kennzeichnung für „International Protection“. Gelegentlich wird die Abkürzung auch als „Ingress Protection“ interpretiert (von Englischen „ingress“: „Eintritt, Eindringen“).
| erste Kennziffer | Schutz gegen Eindringen von Fremdkörpern | zweite Kennziffer | Schutz gegen Feuchtigkeit |
|---|---|---|---|
| 0 | kein Schutz | 0 | kein Schutz |
| 1 | Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser > 50 mm | 1 | Schutz gegen senkrecht tropfendes Wasser |
| 2 | Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser > 12,5 mm | 2 | Schutz gegen tropfendes Wasser mit 15° Neigung |
| 3 | Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser > als 2,5 mm | 3 | Schutz gegen Sprühwasser schräg bis 60° |
| 4 | Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser > als 1 mm | 4 | Schutz gegen Spritzwasser |
| 5 | staubgeschützt | 5 | Schutz gegen Strahlwasser |
| 6 | staubdicht | 6 | Schutz gegen starkes Strahlwasser |
| 7 | Schutz gegen zeitweiliges Untertauchen | ||
| 8 | Schutz gegen andauerndes Untertauchen | ||
| 9 | Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung |
Als Schutzklassen bezeichnet man in der Elektrotechnik verschiedene Maßnahmen zum Schutz vor elektrischen Schlägen. Es gibt drei zugelassene Schutzklassen, die mit römischen Ziffern nummeriert sind: Schutzklasse I, Schutzklasse II und Schutzklasse III.
Eine vierte Schutzklasse – Schutzklasse 0 – beschreibt Geräte, die außer durch eine Basisisolierung keinerlei Schutz vor elektrischem Schlag aufweisen. Da jedoch solche Geräte in Deutschland nicht zugelassen sind, erfolgt keine Kennzeichnung.
Geräte der Schutzklasse I haben eine Schutzerdung. Das bedeutet, dass sie zusätzlich zu den normalen Isolationsmaßnahmen eine Verbindung zum Erdungssystem des Stromnetzes besitzen. Sollte es zu einem Fehler kommen, bei dem Strom auf Teile des Geräts übergeht, die normalerweise nicht unter Spannung stehen, wird dieser Strom zur Erde abgeleitet.
Geräte der Schutzklasse II sind mit einer doppelten oder verstärkten Isolierung ausgestattet, ohne dass eine Erdung erforderlich ist. Diese zusätzliche Isolationsschicht schützt die Benutzer vor elektrischen Schlägen, selbst wenn eine Isolationsschicht versagen sollte.
Geräte der Schutzklasse III sind für den Betrieb mit Schutzkleinspannung ausgelegt: Sie werden mit einer Spannung von maximal 50 Volt Wechselspannung betrieben. Unterhalb dieser Grenze gilt ein elektrischer Schlag für den Menschen als ungefährlich.

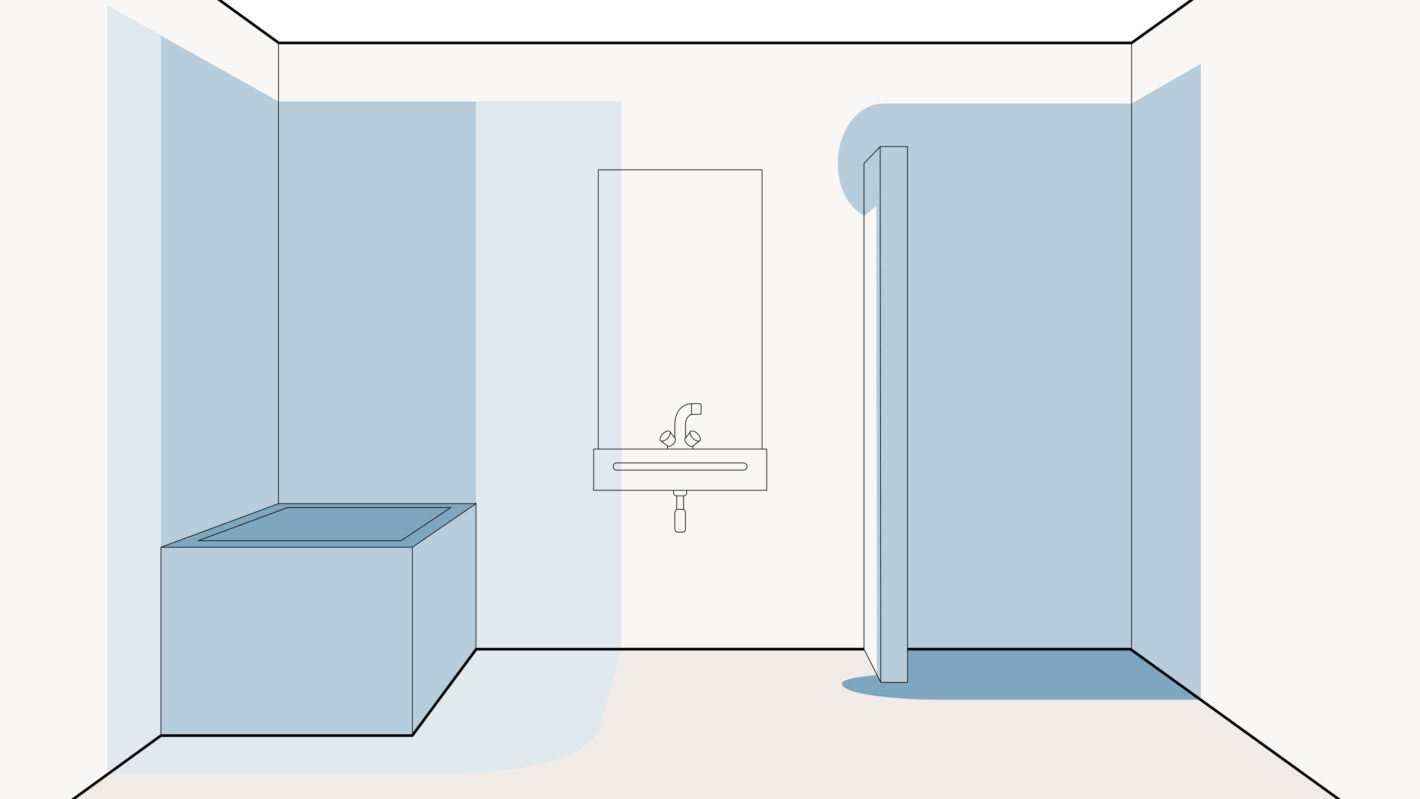

In Badezimmern gibt es aus Sicherheitsgründen spezifische Schutzbereiche, die darauf abzielen, die Gefahr von elektrischen Schlägen in der Nähe von Wasser zu minimieren. Leuchten, die im Badezimmer installiert werden, müssen deshalb bestimmte Sicherheitsvorschriften erfüllen. Die Schutzbereiche sind in der Regel nach ihrer Nähe zu Wasserquellen wie Duschen und Badewannen klassifiziert und legen fest, welche Eigenschaften dort installierte elektrische Geräte aufweisen müssen.
Dieser Bereich umfasst den Bereich direkt in der Badewanne oder Dusche. Hier betriebene Geräte müssen mindestens Schutzart IPX7 aufweisen, sie müssen festinstalliert sein, eine Zulassung für diesen Bereich vom Hersteller aufweisen und mit einer Betriebsspannung von höchstens 12 Volt Wechselspannung oder 30 Volt Gleichspannung betrieben werden.
Schutzbereich 1 erstreckt sich senkrecht über und unterhalb des Bereichs 0 vom Fertigfußoden bis auf eine Höhe von mindestens 2,25 m. Gibt es eine Dusche, gilt ein Radius von 120 cm um den Brausekopf in seiner Halterung. Leuchten dürfen hier nur installiert werden, wenn die Betriebsspannung maximal 26 Volt Wechselspannung oder 60 Volt Gleichspannung beträgt. Es gilt eine Schutzart von mindestens IPX5 (d.h. Schutz vor Strahlwasser).
Schutzbereich 2 erstreckt sich auf Flächen mit einer Tiefe von 60 cm vor der Badewanne oder Duschwanne mit einer Höhe von 2,25 m über dem Fertigfußboden . Bei ebenerdigen Duschen mit dem auf 120 cm vergrößerten Bereich 1 entfällt der Bereich 2 (siehe Zeichnung). Im Bereich 2 gelten die Forderungen wie in Schutzbereich 1. Hier installierte Leuchten müssen spritzwassergeschützt sein (IPX4).
Alles, was nicht in die oben genannten Bereiche fällt, gilt als außerhalb der Schutzbereiche. Hier gelten weniger strenge Anforderungen für elektrische Installationen. Allerdings sollten Sie immer noch die Sicherheit berücksichtigen, insbesondere in Bezug auf Feuchtigkeit und die Möglichkeit von Spritzwasser.
Die Schutzbereiche im Badezimmer sind ein gutes Beispiel dafür, wie wichtig es ist, fachkundige Beratung einzuholen und Arbeiten von Fachleuten ausführen zu lassen. Die falsche Leuchte oder eine unsachgemäß ausgeführte Installation kann im schlimmsten Fall gesundheitliche Folgen haben. Sparen Sie hier nicht am falschen Ende.
